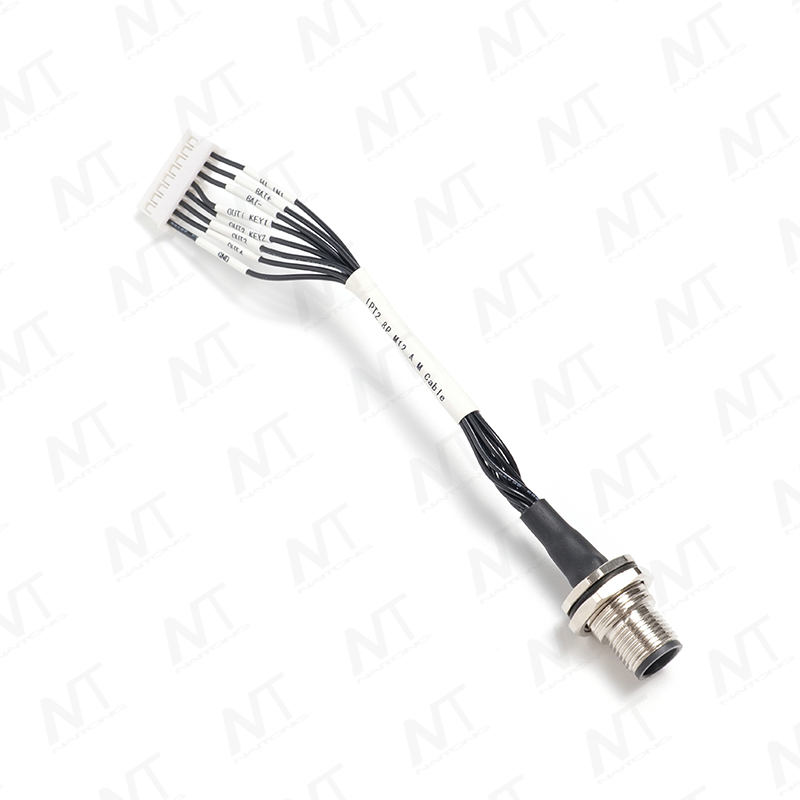

مجموعة أسلاك محول مستشعر مقاوم للماء مثبت على لوحة ذكر/أنثى M12

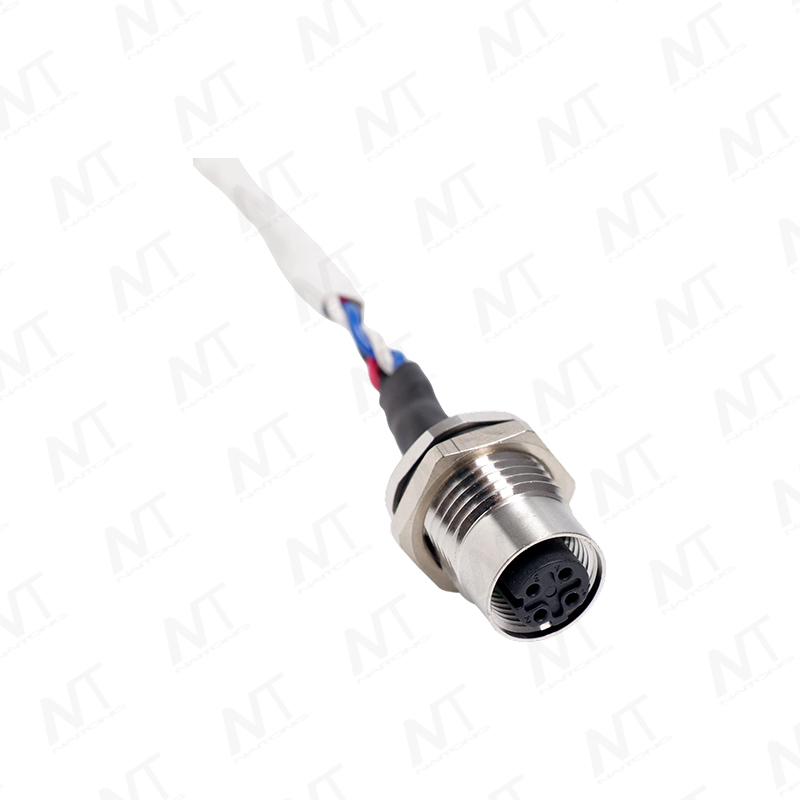

الواجهة الأمامية: مقبس طيران معدني مقاوم للماء M12 (طرف تثبيت الجهاز)

موصل صناعي دائري قياسي M12، متوفر بأنواع دبابيس أو مقابس رباعية/خماسية النواة، هيكل قفل بخيط سداسي معدني، مع حشية مطاطية مدمجة مقاومة للماء:

- طريقة التركيب: فتحة لوحة على الخزانة أو غلاف الجهاز، مؤمنة بصامولة قفل، مع حشية مانعة للتسرب تحقق مقاومة للغبار والماء IP65/IP67؛

- المواصفات الكهربائية: جهات اتصال ذات 4–5 دبابيس، تحمل طاقة منخفضة الجهد 24 فولت + إشارة تفاضلية، متوافقة مع مفاتيح القرب، وأجهزة الاستشعار الكهروضوئية، وأجهزة التشفير، وأجهزة استشعار درجة الحرارة، ومعدات الاستشعار الصناعية الأخرى؛

- مزايا الحماية: غلاف معدني مقاوم للصدمات والزيت والتآكل، يعزل غبار الورشة ورذاذ الماء وسائل القطع.

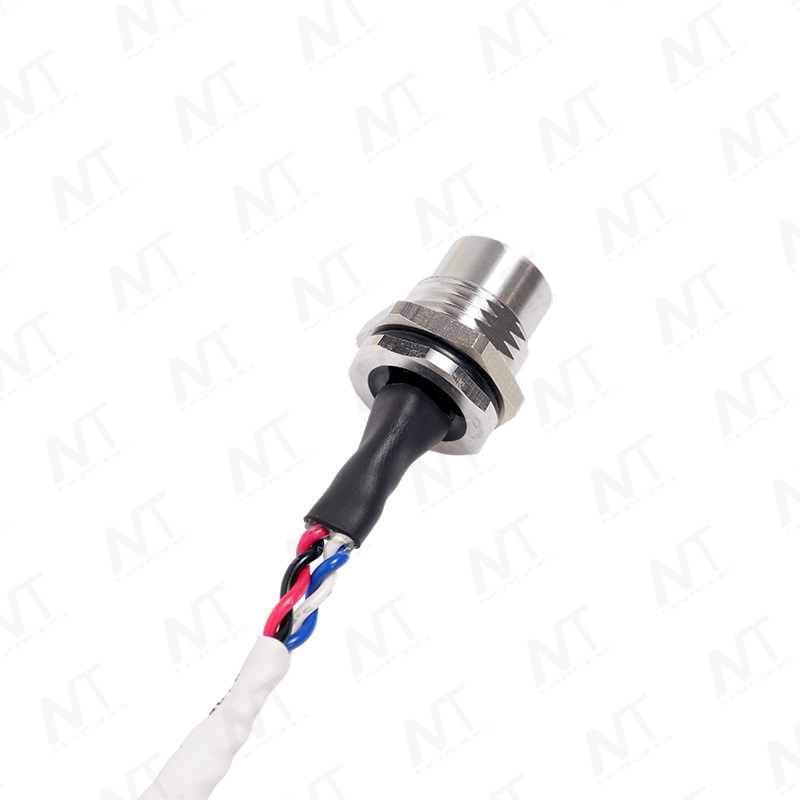

الكابل الأوسط: سلك إشارة محمي من زوج ملتوي

- يستخدم أزواجًا ملتوية حمراء-زرقاء / حمراء-سوداء، مع بنية ملتوية تفاضلية تقلل بشكل كبير من التداخل الكهرومغناطيسي، وهو مناسب لإشارات الاستشعار النبضية والتناظرية عالية التردد؛

- الطبقة الخارجية، واختيارياً غلاف مضفر أبيض أو عزل PVC قياسي، مقاومة للانحناء ومقاومة للزيوت، ومناسبة لأسلاك الأجهزة الداخلية الضيقة؛

الطرف الخلفي: محطة بلاستيكية قياسية (تتزاوج مع لوحة التحكم الرئيسية)

خياران شائعان للمحطة القابلة للفصل:

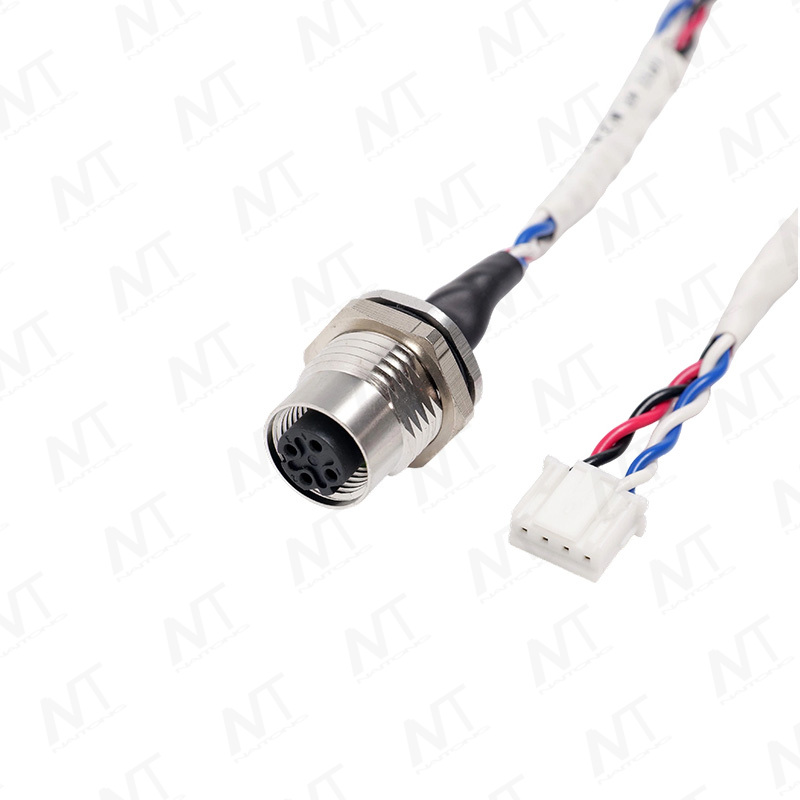

مقبس أنثوي XH2.54 أبيض اللون بأربعة دبابيس: عالمي للأجهزة الاستهلاكية، وأدوات التحكم الصناعية الصغيرة، ومعدات السيارات الكهربائية، واتصال مباشر بالطاقة + الإشارة رباعي النواة؛

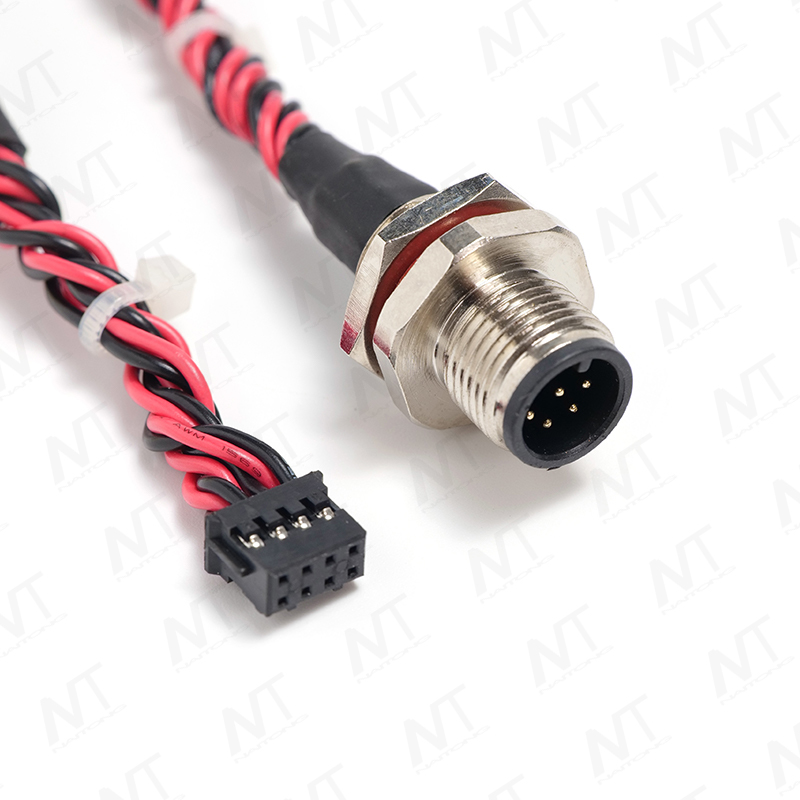

غلاف بلاستيكي أسود قابل للقفل على طراز دوبونت بخمسة دبابيس: مخصصة لمعدات التشغيل الآلي وأجهزة التشفير، و5 دوائر للطاقة، ونبض الطور A/B، والأرض.
