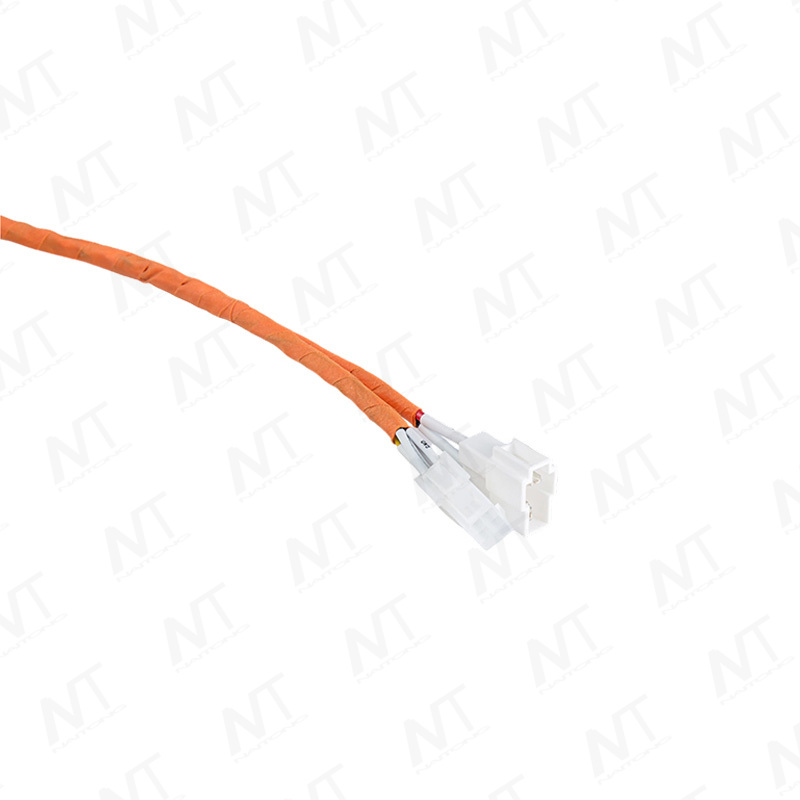

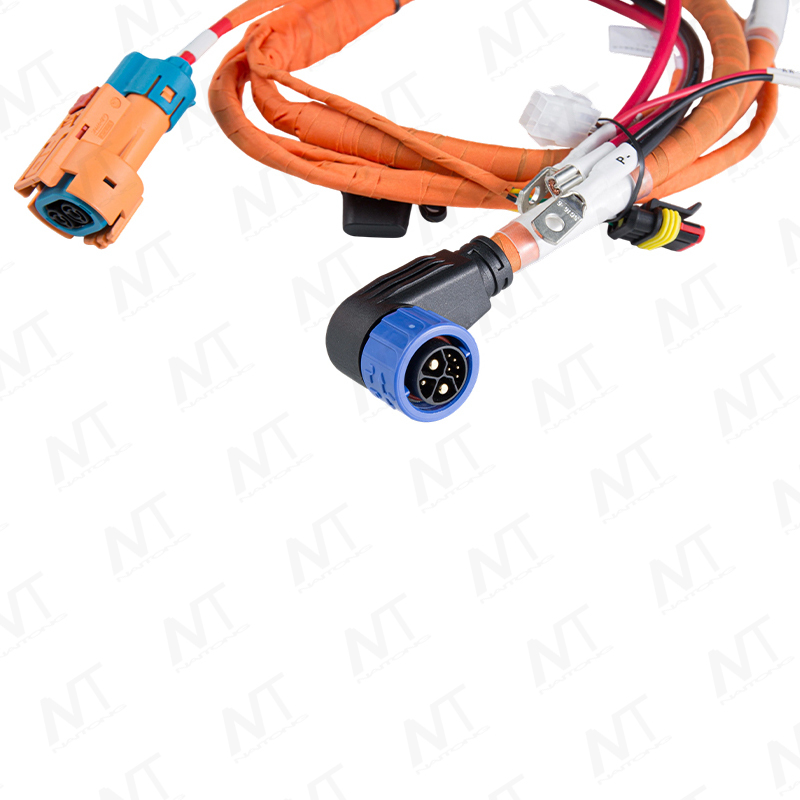

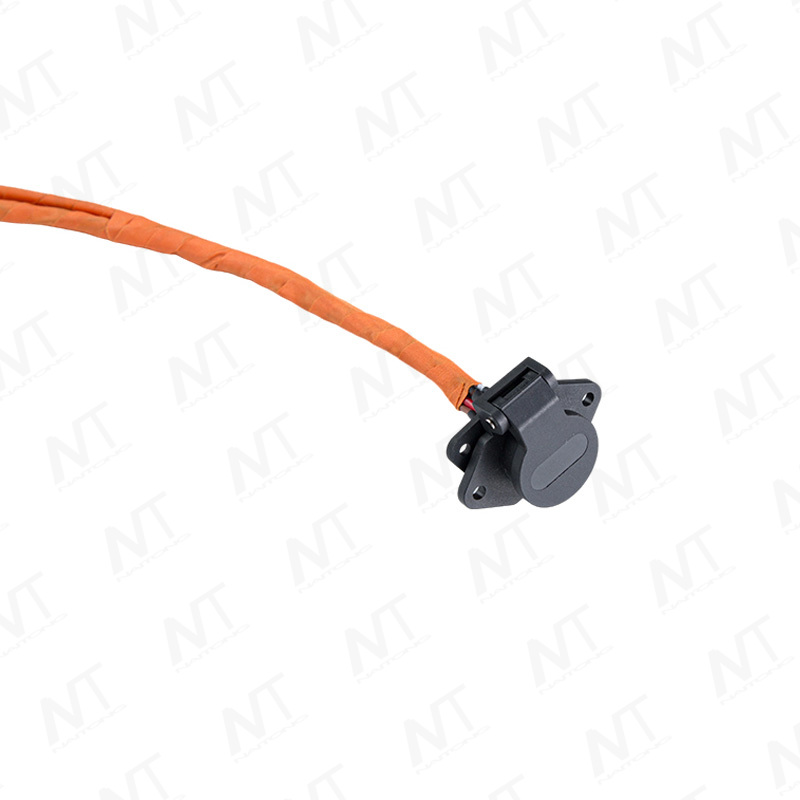

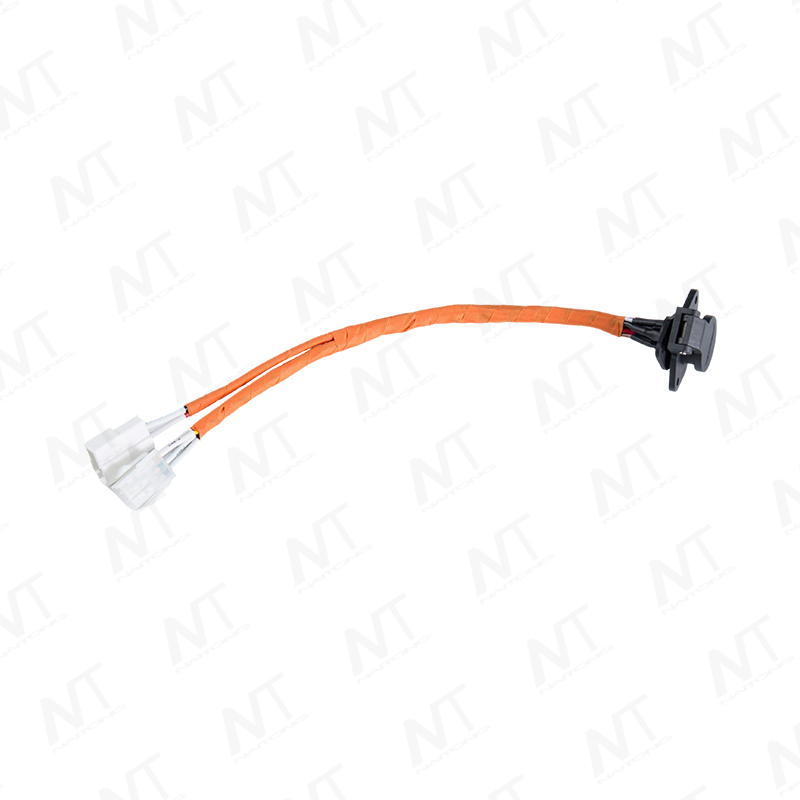

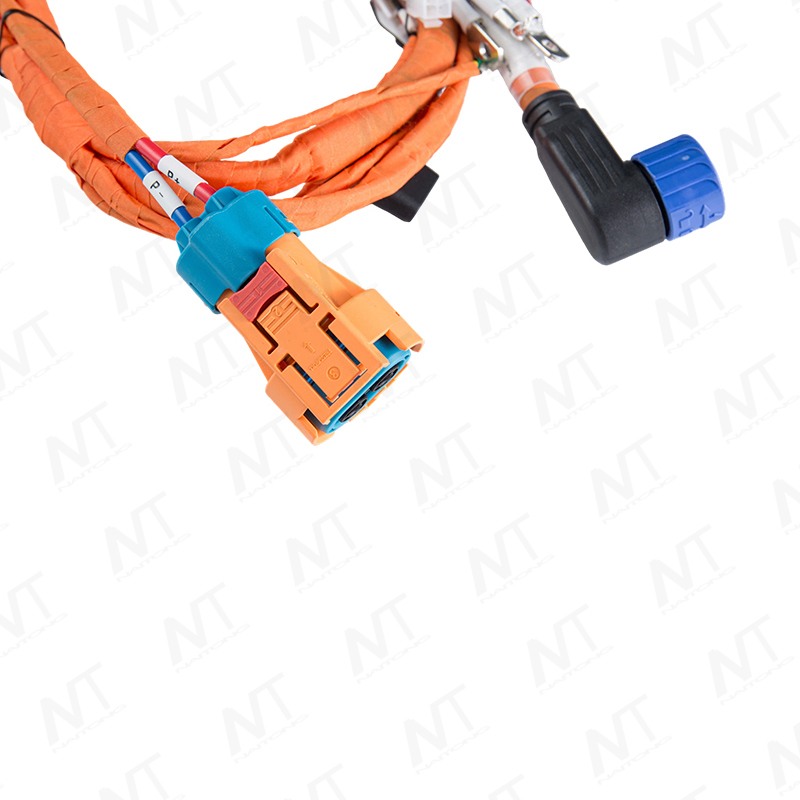

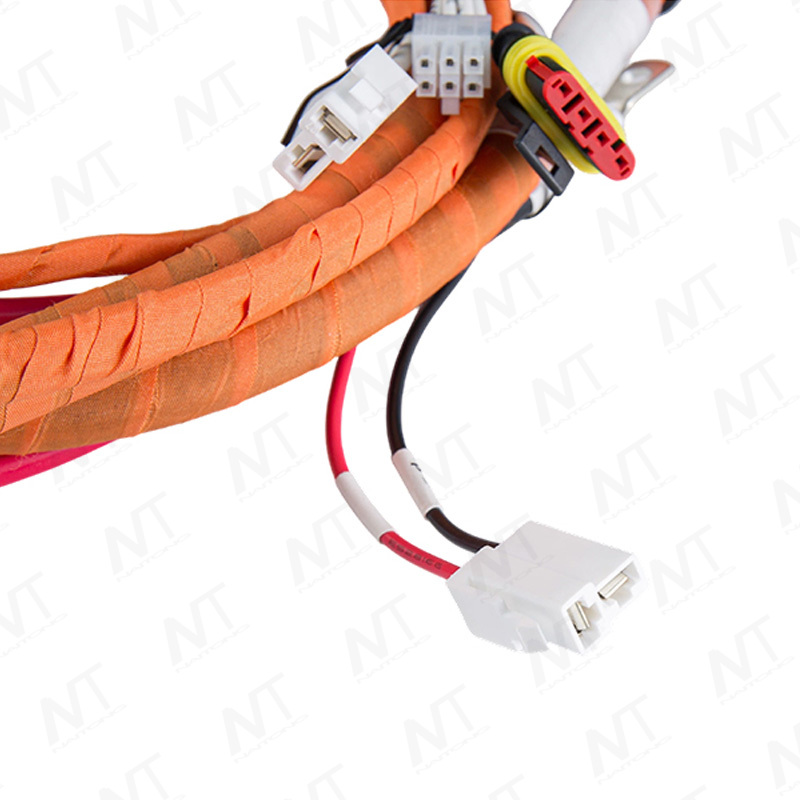

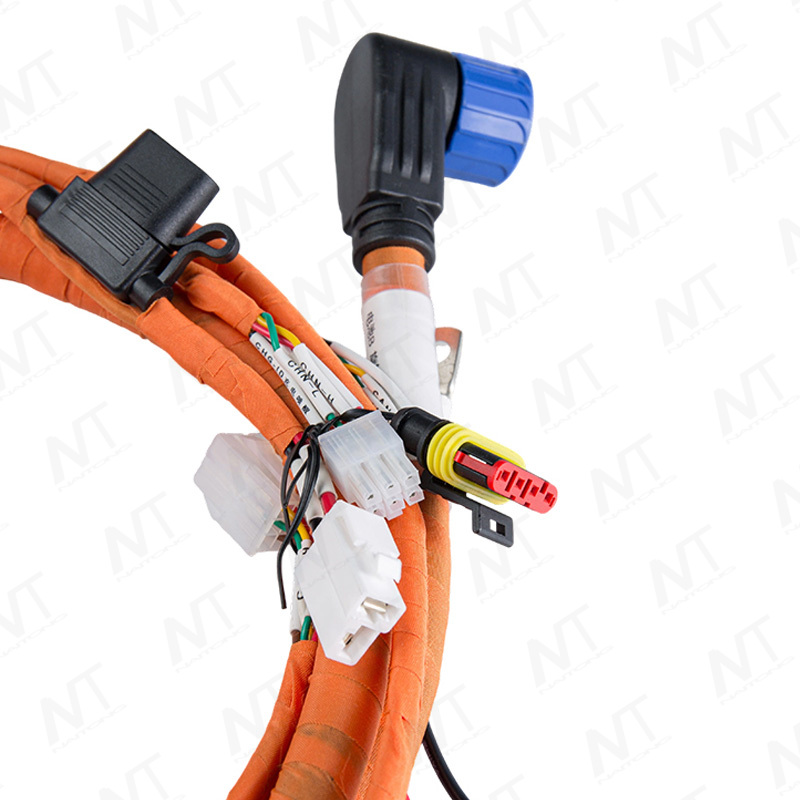

مجموعة أسلاك الجهد العالي للدراجات النارية الكهربائية

الموديل: NT-OBD26022

الحد الأدنى لكمية الطلب: 1000 قطعة

شروط الدفع: 30% دفعة مسبقة عبر T/T، الرصيد مستحق قبل الشحن.

وقت التسليم: 3-15 يومًا للعينات، 2-4 أسابيع للطلبات بالجملة

موانئ المنشأ: شنغهاي، فيتنام

الخدمات: OEM/ODM، التخصيص

التعبئة والتغليف: صناديق وملصقات وصواني مخصصة

اتصل بنا

السابق:مركبات الطاقة الجديدة مجموعة أسلاك الطاقة ذات الجهد العالي التالي:منفذ الشحن البطيء للتيار المتردد للدراجة النارية الكهربائية (جانب السيارة) مجموعة حزمة الأسلاك ذات الجهد العالي

وصف

مجموعة أسلاك مخصصة عالية الجهد تربط بطارية الطاقة ووحدة التحكم والمحرك (تتضمن بعض الطرازات محول DC-DC). على عكس حزمة الأسلاك ذات الجهد المنخفض التي سألت عنها من قبل، فهي مصممة خصيصًا لحمل خرج طاقة التيار المستمر عالي الجهد من البطارية (الفولتية الشائعة: 48 فولت/60 فولت/72 فولت/96 فولت؛ يمكن أن تصل الموديلات عالية الطاقة إلى 120 فولت+).

تنقسم الوظائف الأساسية إلى 3 فئات:

نقل طاقة الدائرة الرئيسية: يتم نقل طاقة التيار المستمر عالية الجهد من البطارية إلى وحدة التحكم، ثم تقوم وحدة التحكم بإخراجها إلى محرك القيادة لتوفير الطاقة لتحريك السيارة.
حماية السلامة ومراقبتها: تدمج بعض حزم الأسلاك ذات الجهد العالي أجهزة استشعار درجة الحرارة والصمامات/حاملات الصمامات لمراقبة درجة حرارة الخط في الوقت الفعلي ومنع مخاطر السلامة الناجمة عن التيار الزائد أو ارتفاع درجة الحرارة.
التوافق الكهرومغناطيسي وحماية الموثوقية: من خلال طبقة حماية خاصة ومواد عازلة، يتم تقليل التداخل الكهرومغناطيسي الناتج عن انتقال التيار العالي. وفي الوقت نفسه، فهو مقاوم لدرجات الحرارة المرتفعة والانحناء، ومناسب لظروف العمل القاسية أثناء الركوب.

المواصفات

اسم المنتج	مجموعة حزمة أسلاك الجهد العالي لمنفذ شحن التيار المتردد البطيء للدراجات النارية الكهربائية (نهاية السيارة)
طلب	الدراجات النارية الكهربائية
لون الكابل	وفقا لمتطلبات العملاء
طول الكابل	وفقا لمتطلبات العملاء
موصل	سلك Cu-ETP1 عارٍ أو مطلي بالقصدير، مطابق لمعيار DIN EN13602.
مادة العزل الخارجية	PP، PVC، TPU
غلاف الكابل	PP/PVC/TPE/المطاط/السيليكون، الخ.
نوع الموصل	واجهة الشحن البطيء بالتيار المتردد، موصل الجهد العالي OBC
اتصال الدبوس	وفقا لمتطلبات العملاء
النحاس الداخلي	النحاس المطلي بالقصدير/العاري
شهادة الجودة	ISO9001، IATF16949، ROHS، UL، SGS، REACH
اختبار الأداء:	اختبار الأداء الكهربائي والطاقة بنسبة 100% قبل الشحن

طلب

دراجات نارية كهربائية عالية الطاقة / دراجات نارية كهربائية عالية السرعة

تسلسل التوصيل: حزمة بطارية الطاقة → الحزام الرئيسي عالي الجهد (مع المصهر + مستشعر درجة الحرارة) → وحدة التحكم → محرك القيادة؛ يتصل الخط الفرعي أيضًا بمحول DC-DC (لتشغيل نظام الجهد المنخفض).

المميزات: قطر سلك أكثر سمكًا، ومجهز بمكونات مراقبة السلامة، ومستويات عزل وحماية أعلى، ومناسب لمتطلبات نقل التيار العالي.

المركبات ذات العجلتين التي تعمل ببطارية ليثيوم أيون (موديلات BMS المتكاملة)

تسلسل الاتصال: حزمة البطارية (نظام إدارة المباني المدمج) → حزام خرج الجهد العالي → وحدة التحكم؛ ينقل نظام إدارة المباني في نفس الوقت إشارات التشابك/الخطأ ذات الجهد العالي إلى وحدة التحكم عبر حزام الجهد المنخفض.

المميزات: الدائرة الرئيسية ذات الجهد العالي مرتبطة بدائرة الإشارة ذات الجهد المنخفض. عندما يكتشف نظام إدارة المباني وجود خلل، فإنه يستطيع قطع خرج الجهد العالي من خلال دائرة التحكم.
